  • pwm驱动场效应管MOS管开关电路特性

       时间:2020/6/3       阅读:5073    关键词:MOS管



    场效应管MOS驱动

    特殊负载H桥里面双MOS驱动 + 专用驱动芯片(IR2103) + 单个MOS管普通驱动 增强型NMOS+电阻限流组成

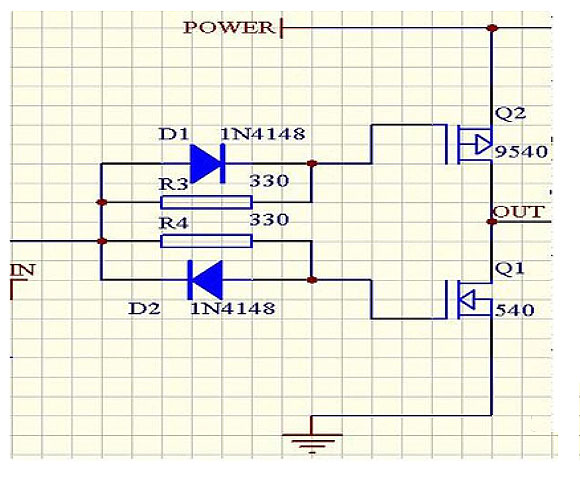

    MOS管内部有寄生电容,加速电容放电:限流电阻 + 反向并联二极管



    pwm驱动场效应管MOS管开关电路特性



    应用场效应管NMOS管驱动电路

    pwm驱动场效应管MOS管开关电路特性

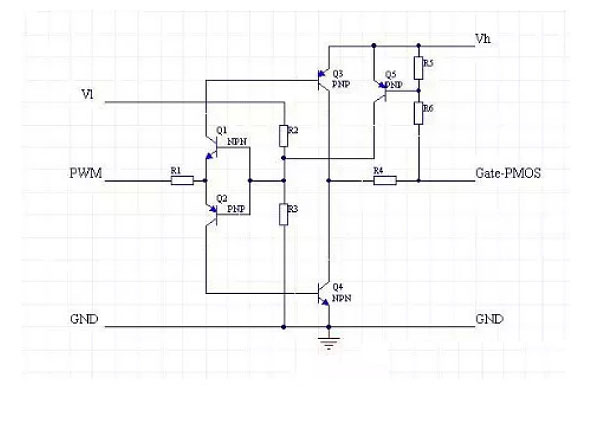

    如上图所示:

    Vl=低端电源   Vh=高端电源

    必要条件Vl < Vh

    Q1 + Q2 组成反置图腾柱:

    实现隔离 + 驱动管Q3Q4不能同时导通

    R2+R3提供PWM电压基准,要让电路工作PWM信号波形比较陡直位置,可改变基准即可实现。



    Q3+Q4提供驱动电流

    导通 Q3Q4相对VhGND最低都只有一个Vce压降

    此时Vce=0.3V



    R5+R6反馈电阻:

    应用:gate电压采样

    采样后电压通过Q5Q1Q2基极产生强烈负反馈,因此gate电压限制在有限数值数值通过R5R6调节。

    1.R1提供对Q3Q4的基极电流限制

    2.R4提供对MOSgate电流限制

    3.Q3,Q4Ice限制

    4.可在R4并联加速电容



    上图场效应管NMOS管驱动电路特性:

    1.gate电压峰值限制

    2.输入+输出电流限制

    3.低端电压+PWM驱动高端MOS

    4.小幅度PWM信号驱动高gate电压MOS

    5.NMOS不需要PWM信号反相,可前置反相器规避;

    6.低功耗:用合适电阻即可;



    应用场效应管PMOS管驱动电路图如下:

    pwm驱动场效应管MOS管开关电路特性
