  • MOS管导通特性MOS管损耗及MOS管驱动分析

       时间:2020/5/27       阅读:1294    关键词:MOS管



    什么是MOS导通

    导通MOS管在作为开关时,开关的闭合,有电流通过。



    MOS管的特性

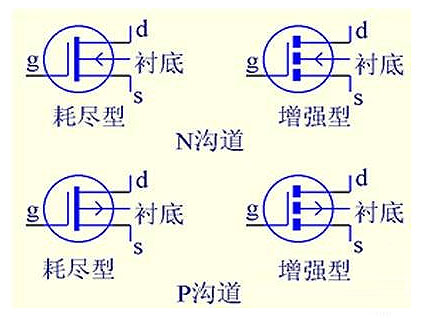

    MOS管分两种:NMOS  + PMOS


    NMOS管特性

    Vgs > 一定值导通,用于源极接地栅极电压达到一定电压,如:4V10V

    应用:低端驱动



    PMOS特性

    Vgs < 一定值导通用于源极接VCC

    应用:高端驱动

    缺点:因导通电阻大,成本高,替换种类少



    PS在高端驱动中,NMOS管被使用到的比例比PMOS管高。

    MOS最常应用于:设计开关电源  马达驱动电路

    使用MOS管时主要考虑的因素:导通电阻,最大电压等,最大电流。



    MOS开关损耗

    导通后即有导通电阻DS间电流经过,两端有电压电阻消耗能量,即导通损耗

    一般我们通过选择导通电阻小MOS

    导通截止时:MOS两端电压下降+电流上千 有一个过程,此时间内,开关频率越快

    电压 X 电流=MOS管损耗 就越大 ,也叫开关损耗;



    MOS管驱动

    导通无需电流,GS电压 > 一定值  导通

    驱动:是GSGD寄生电容充放电

    对电容充电需电流充电瞬间可看作短路瞬间电流很大,因此工程师设计时,应注意瞬间短路电流大小
