  • MOS管场效应管驱动电阻器的选择及解决方案

       时间:2020/5/26       阅读:6325    关键词:MOS管



    MOS场效应管驱动比较复杂与双极晶体管不同MOS管电压控制型电子器件
    应用:小电压控制大电流,如:开关电源继电器控制LED照明马达控制等。

    它作为开关漏极源极间一个寄生二极管,即体二极管



    MOS管导通=开关闭合导通后即有导通电阻电流通过产生消耗能量,即导通损耗

    应用选择:MOS管导通小电阻



    MOS管场效应管驱动电阻器的选择及解决方案



    MOS场效应管开关速度:导通与截止有一个过程,两端电压下降过程,流过的电流上升过程,此时

    电压X电流=MOS管损耗 即开关损耗

    开关损耗 > 导通损耗

    开关频率越快,损耗越大

    实际应用减小开关损耗方法

    缩短开关时间:可减小每次导通时损耗;

    降低开关频率:可减小单位时间内开与关的次数



    栅极电压VGS

    MOS管场效应管GSGD间存寄生电容驱动MOS管实际是电容充放电

    电阻值大小影响开关速度,即影响MOS管开关损耗MOS场效应管栅极电阻器电阻值应当选择最适合的。

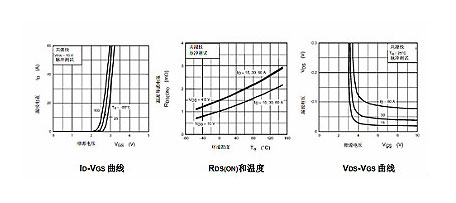

    MOS管在线性区即电压低于夹断电压中运行,此时导通电阻较低

    开关应用可在低VDS区中用MOS管降低导通电阻

    栅极电压VGS >阈值电压VthMOS



    VGS越高RDS(ON)值越低

    温度越高RDS(ON)值越高



    减少损耗方法:

    VGS增大减小电子元器件应用时电流水平下电阻,即降低稳态损耗

    VGS值高,使高频开关下驱动损耗总损耗比率增大,因此选择合适的MOS栅极驱动电压很重要,常用导通电压Vth4V10V



    栅极电阻器如何选择

    MOS场效应管栅极端子上连接电阻器

    栅极电阻器作用:抑制尖峰电流 + 减少输出振铃



    栅极电阻器大降低开关速度,即会使功率损耗增大+性能降低+发热

    栅极电阻器小:提高开关速度,即会引发电压尖峰和振荡 + 电子元器件损坏故障



    解决方案:

    1.选择最佳栅极电阻器

    2.调节栅极电阻器值改善开关速度

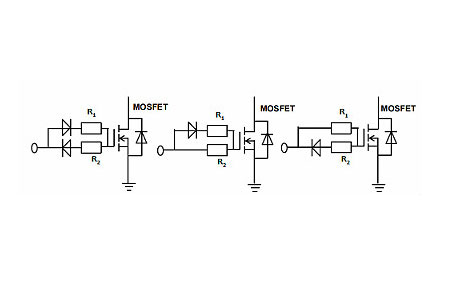

    3.用不同栅极电阻器开通或关断MOS场效应管;



    MOS管场效应管驱动电阻器的选择及解决方案
