如果变压器驱动方式或是集成的高边开关,那么就要使用驱动高压MOS管(场效应管)
集成高边驱动器解决方案
优势:
1.方便
2.电路板面积较小
缺点:
1.导通大
2.关断延迟
变压器耦合解决方案
优势:
1.可在很高的压差下工作
2.延迟很低
缺点:
1.需要很多元器件
2.对变压器的运行有比较深入认识
变压器有两个绕组:初级绕组和次级绕组实现隔离,初级和次级的匝数比变化实现电压缩放,因此电压不需要在设计时作调整,隔离是最主要的;
在理想状态:变压器不会储存能量,它其实是耦合电感;
在现实状态:变压器会储存少量的能量,如在线圈及磁芯的气隙形成的磁场区域,此能量的表现为漏感和磁化电感;
功率变压器:减少漏感就是减少能量损耗,减少延迟,提高效率,MOS管(场效应管)平均功率很小,可在开通和关闭时传递高电流;
单端信号控制变压器耦合电路设计
清晰认识法拉第定律规定非常重要,法拉第定律规定是:变压器绕组平均功率必须为零,即使很小直流分量可能会剩磁,最终导致磁芯饱和。
在设计变压器时必须考虑最坏情况,瞬时的最大伏秒数,磁芯饱和限制了绕组的伏秒数,在运行状态(最坏情况和瞬时的最大占空比和最大电压输入同时发生时),能确定的是变压器的电源电压。
单端应用功率变压器
开关周期需要保留,以保证磁芯正确复位(正激变换器),复位时间限制电路运行的占空比,
因使用交流耦合实现了双向磁化,单端MOS管(场效应管)驱动变压器不再是问题。

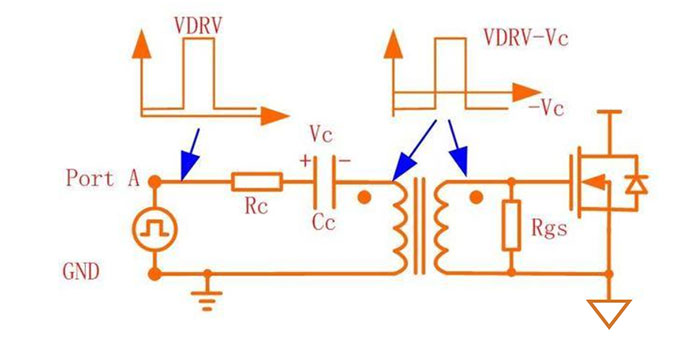

单端变压器耦合MOS管驱动电路

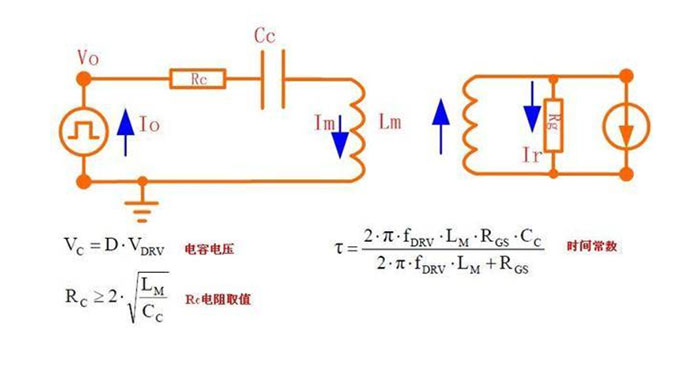

隔直电容必须在源边电路中:提供重启电压作用,去除此电容,变压器磁化电压和占空比相关,变压器磁性可能饱和。
双端变压器耦合MOS管驱动电路
