MOS管(场效应管)始终在安全区域,意味着不会炸机;
开关电源中最容易烧坏的电子元器件是MOS管及IGBT,在工作过程中元器件因电压高,电流大,长期功耗大,在过压或是过流时功耗大增,晶圆结温急速上升,散热不到位,此时元器件就有可能损坏或都是炸机;
MOS管(场效应管)安全工作区域
炸机其实是与SOA相关;
SOA是什么意思
SOA的英文全称是Safe operating area
安全工作区域:由一系列限制条件组成的一个漏源极电压VDS和漏极电流ID的二维坐标图,开关器件正常工作时的电压和电流都不应该超过该限定范围。

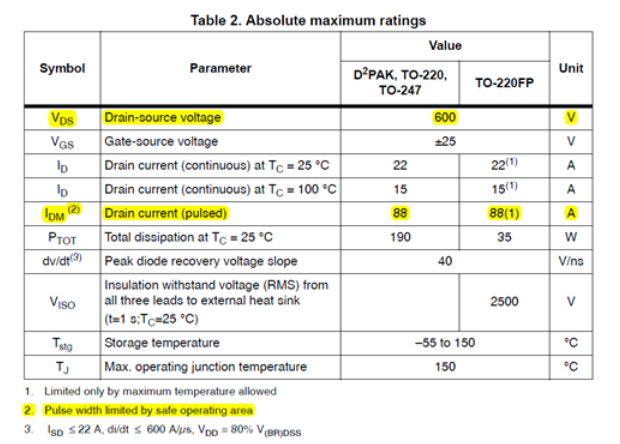

开关电子元器件参数在数据手册中可查看(如下图);
SOA(Safe operating area)数据表,安全工作区域图(如下图所示),在安全工作区域工作时可避免MOS管(场效应管)因结温过高而损坏;
此与晶圆的散热、瞬间电压和电流的承受能力相关,通过IDM和VDS及元器件晶圆沟道损耗的限制形成一个工作区域;
使用示波器的检测方法:
用电压和电流探头测开关MOS管(场效应管)的VDS及IDM,同时把SOA分析功能打开,
与SOA数据手册参数表对比一下,如果波形不在安全区内,则元器件超额工作了,需要注意;
