串级逆变器在串联的光伏板上进行功率转换，通常这些逆变器的额定功率在几千瓦到200千瓦之间。串逆变器通常依赖于两级功率转换。一般来说，大多数逆变器的设计是无变压器或非隔离的。

第一个DC-DC级将可变的直流电压转换为固定的直流电压，同时通过最大功率点跟踪（MPPT）技术确保从光伏板中提取最大功率。

DC-AC级将直流电源转换为与电网兼容的交流电源。在这一阶段，首选2级或3级拓扑。特别是三级拓扑以其更高的效率而得到广泛的应用。主要用于1000V光伏阵列系统，首选3级NPC1/NPC2。3级NPC1可使用600 V设备，即使对于超大光伏板，也可允许超过20 kHz的开关频率操作。3级NPC2同时使用600 V和1200 V设备，这是适用于小于20 kHz开关频率操作的最佳拓扑结构。对于1500v光伏系统，三级ANPC因其更高的宇宙射线和在全功率因数运行范围内更高的效率而被广泛应用。逆变器的尺寸和重量很大程度上取决于交流滤波器和冷却系统，需要更高的开关操作来减小系统的尺寸和成本。

英飞凌infineon产品设计功率高达200 kW

通常是建立一个5千瓦至200千瓦的逆变器，进一步并联，以达到20兆瓦的功率水平。

在商业和公用事业规模的应用，逆变器的设计范围从20千瓦到200千瓦。通过使用英飞凌的模块产品，可以实现同类产品中最佳的功率密度和高易用性。这包括我们的CoolSiC™ 简易模块和三级简易模块。所有的开关都需要一个驱动器，所有的驱动器都需要控制。这就是为什么我们也提供正确的EiceDRIVER™ 门驱动器以及XMC™ 微控制器为您的逆变器设计。最后，每个功能块都需要一个传感器和辅助电源，这就是我们提供CoolSET的原因™ 以及TLI4971电流传感器。

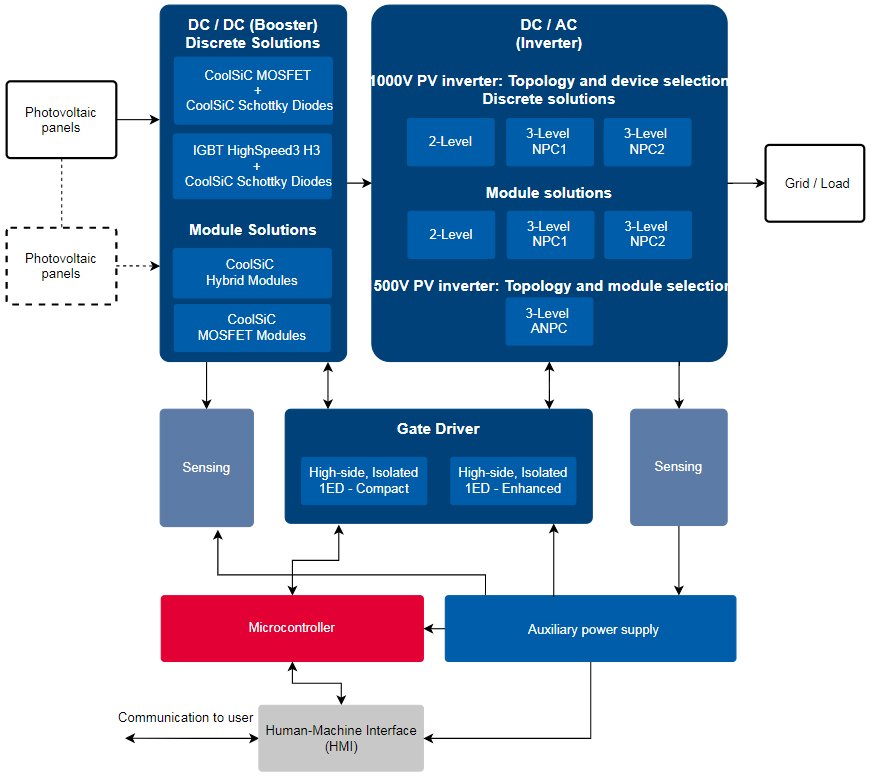

英飞凌infineon三相串逆变器解决方案

英飞凌infineon提供全面的特定于应用程序的离散产品组合。擎天柱™，酷莫斯™，冷却液™ MOSFET和CoolGaN™，冷却液™ 肖特基二极管™5，IGBT高速3，槽顶™ IGBT 6是典型的太阳能应用特定的最佳技术，以实现最高的价值。

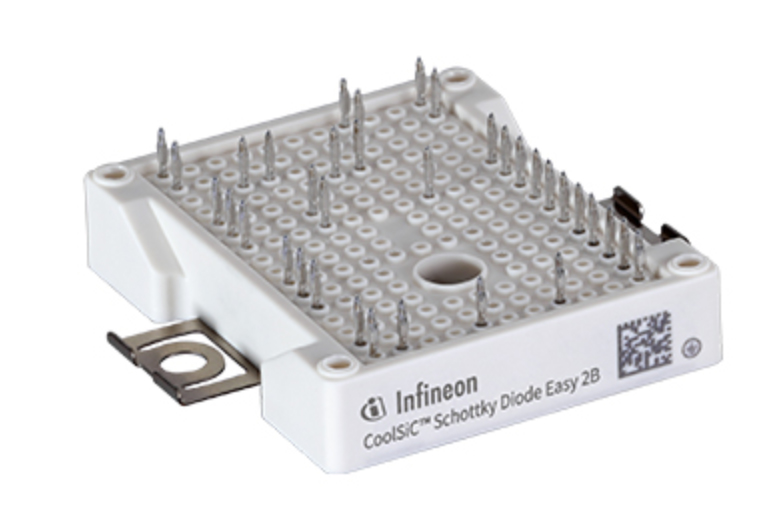

简易电源模块

我们介绍了一个全新的光伏（PV）串和多串逆变器定制模块系列。对于三级拓扑感兴趣的太阳能应用，Easy提供高达200+kW功率级的三级配置的完整组合。解决方案可用于单相和三相光伏逆变器。
