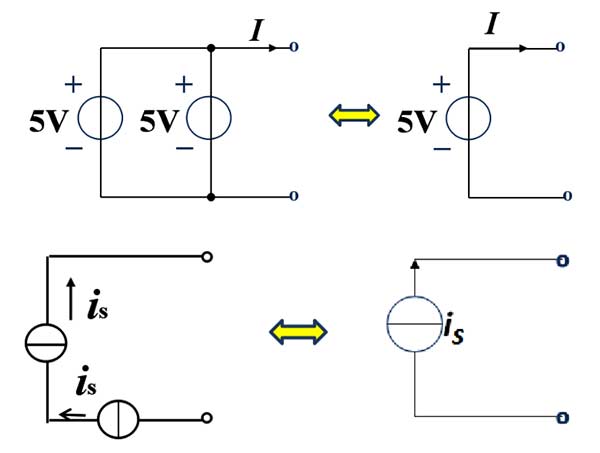

    元件与电压源并联,对外电路等效成电压源

    元件与电流源串联,对外等效成电流源

    如下图所示

    理想电源串联电路和并联电路的注意事项



    此时对外电路,与电压源并联的元件和与电流源串联的元件是虚元件,可以去掉。

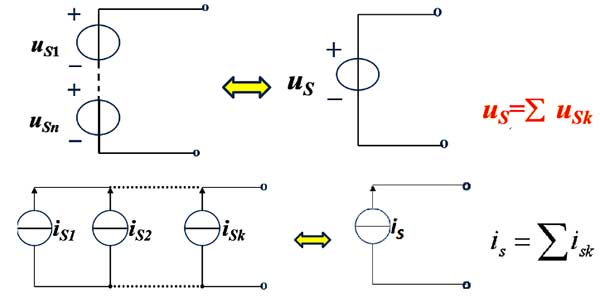

    多个电压源可以串联,对外等效成一个电压源

    多个电流源可以并联,对外等效成一个电流源

    下图所示

    理想电源串联电路和并联电路的注意事项

    注意

    只有值相等的电压源才可以并联,对外等效成一个电压源,且不能确定各并联电压源的电流;

    只有值相等的电流源才,可以串联,对外等效成一个电流源,且不能确定各串联电流源的电压。

    上图所示,此时应注意各电源的方向也应该一致。

    理想电源串联电路和并联电路的注意事项
