英飞凌infineon使用EiceDRIVER™实现下一代先进电机控制应用 6EDL7141：一种全可编程三相驱动芯片

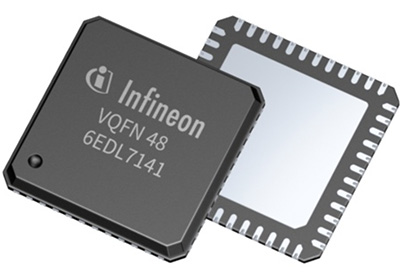

越来越流行的电池供电的消费和工业应用，如无绳电动工具和服务机器人，需要符合最高安全标准的尖端、可靠、成本和节能的电机控制解决方案。为了实现下一代创新的高性能电池供电产品，英飞凌infineon扩展了其EiceDRIVER™ 6EDL7141三相门驱动器集成电路产品组合。先进电机控制应用的完全可编程解决方案采用48针VQFN封装，7x7毫米² 占地面积，提供更高的功率密度，提高整体系统效率。结合公司市场领先的功率MOSFET，客户现在可以使用英飞凌infineon作为他们的一站式服务来开发他们的完整终端解决方案。

EiceDRIVER 6EDL7141具有用于门驱动输出配置的SPI接口，以及集成电源和双电荷泵，以提供所有系统功能。其工作电压范围为5.5～60v，驱动电流可达1.5a，能有效地驱动各种mosfet器件，满足应用要求。6EDL7141的栅极驱动器电源电压设置可调，介于7 V、10 V、12 V和15 V之间。由于其内置的双充电泵，它能够保持门驱动器，即使在低电池电压。此外，智能驱动器配备了可调栅极驱动配置，具有多个电流电平和定时选项，以控制转换率，并将系统电磁干扰（EMI）降至最低。所有6EDL7141设置都可以通过可用的GUI轻松更改。

此外，为了在故障条件下提供最高级别的系统可靠性，

6EDL7141提供以下保护功能：

过流保护（OCP）、at分流器或R DS（on）、DVDD LDO OCP、降压变换器OCP（PCMC）

PVDD、门驱动器电源、DVDD LDO上的欠压锁定（UVLO）

温度报警和停机

可配置看门狗

基于霍尔传感器输入的堵转检测

存储器故障

工作电压范围为5.5至60 V，可配置驱动电流高达1.5 a，全可编程三相驱动IC EiceDRIVER™ 6EDL7141可有效驱动各种MOSFET以适应应用。它具有一个可调的门驱动器电源电压设置在7伏，10伏，12伏和15伏之间。
