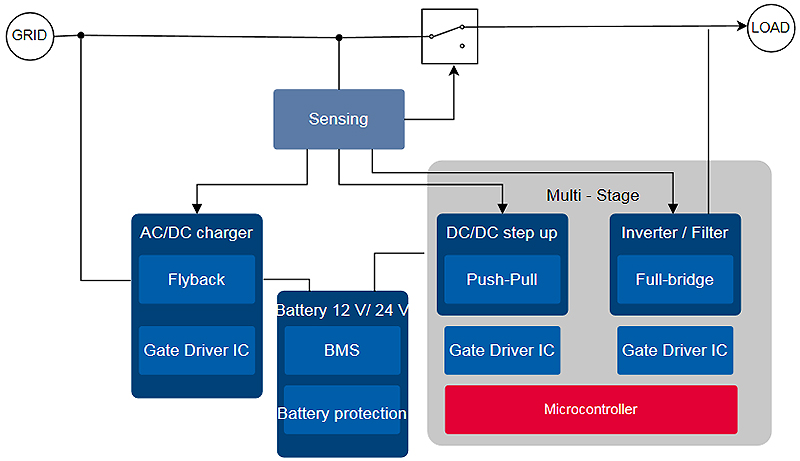

英飞凌infineon离线（备用）UPS主要用于小型办公室和家庭办公，也称为SOHO。离线UPS通常在0到10 kVA之间。该解决方案主要包括功率离散解决方案，通常分为基于变压器的低频和高频系统。当交流线路电压存在时，继电器绕过逆变器，逆变器保持关闭状态。

电池充电器工作以保持完全充电。如果交流电源故障，继电器开关，UPS输出到逆变器，逆变器在短时间中断10-20毫秒后启动，以提供备用电源。

英飞凌infineon解决方案特征：

1.20-50 kHz开关，铁氧体磁芯变压器，小巧轻便，可安装在PCB上

2.正弦波输出电压

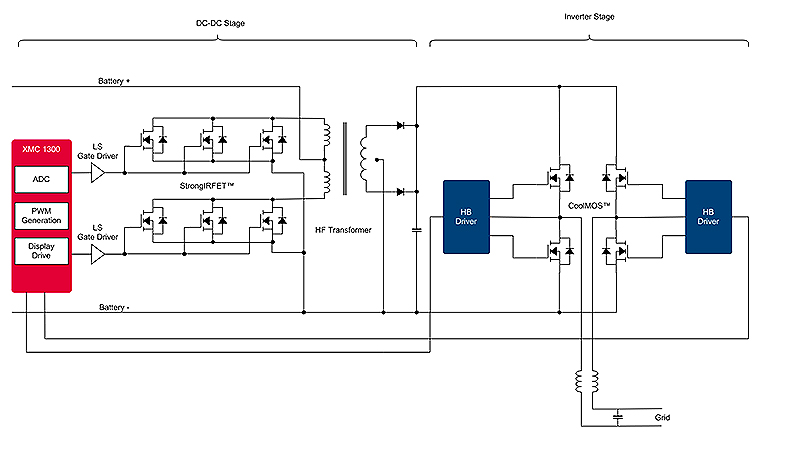

3.两级拓扑；推挽式DC-DC+全桥AC-AC，独立反激式变换器用于电池充电

4.仅适用于电能质量良好的交流电网

UPS微控制器



英飞凌infineon基于ARM®Cortex®-M内核的XMC™ 微控制器系列适用于需要行业标准核心的实时关键应用。它致力于电力转换、工厂和楼宇自动化、交通运输以及家用电器等领域的应用。XMC1000系列将ARM®Cortex®-M0内核与市场证明和与众不同的外围设备结合在一起，采用领先的65纳米制造工艺。



XMC13x选件提供CCU8定时器/PWM模块的功能。必须提供所需的门驱动信号。32兆赫的时钟速度为20千赫时的PWM输出开关提供了足够的调整粒度。由于数学协处理器和BCCU LED照明引擎不需要，例如在离线UPS应用程序中，XMC1301就足够了。例如，16针PG-TSSOP-16-8封装的XMC1301-T016F0032变体具有32 kB闪存和16 kB SRAM以及足够的I/O引脚来支持所需的脱机UPS功能。



固件可以使用davetmide开发，可以免费下载。通过XMCTM链路隔离调试探针进行编程和调试。在davetmide中创建项目，其中包含编译和生成可执行代码所需的设备定义、设置和源文件，这些代码可以下载到XMCTM控制器的Flash程序内存中。有几种编程/调试协议可用。
