体二极管反向恢复dv/dt 是极管由通态到反向阻断状态的开关过程。 如下图所示 MOS场效应管体二极管反向恢复的波形 体二极管正向导通，持续一段时间，二 极管P-N结积累电荷。 当反向电压加到二极管两端时， 释放储存的电荷，回到阻断状态。 出现现象： 1.MOS场效应管的体二极管流过一个大的反向电流和重构。 原因：MOSFET的导通沟道已经切断。一些反向恢复电流从N+源下流过。

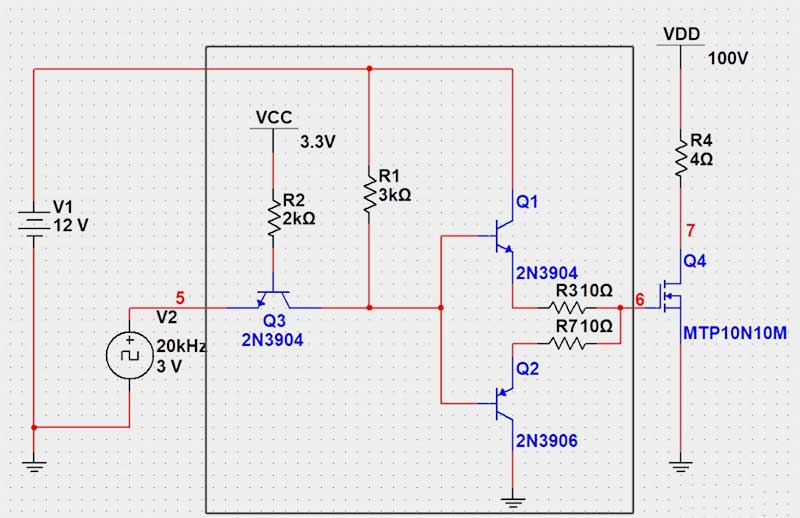

当电源IC驱动能力不足时，若有较大的MOS场效应管寄生电容，需在驱动电路上增强驱动能力， 即用图腾柱电路，如下图 2虚线框所示： 图腾柱驱动电路 作用：电流供应能力上升，栅极输入电容电荷充电过程可迅速完成。 它的拓扑导通所需时间增加，关断时间减少，快速开通开关管，上升沿的高频振荡可规避。

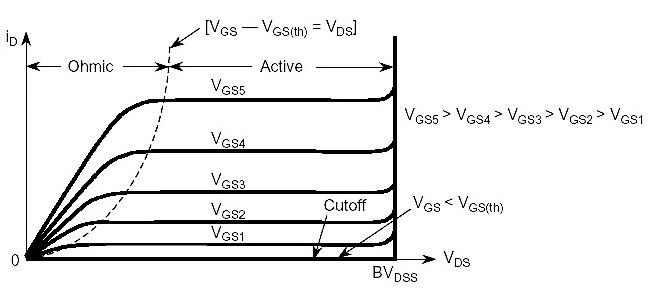

驱动强度：栅极驱动器解决栅极电压和执行电平转换。 栅极电容无法瞬间改变其电压。 功率场效应管或IGBT具有非零的有限切换间隔时间。 在切换期间，元件可能处于高电流和高电压状态，会产生功耗并转化为热量。 高瞬变电流让栅极电容快速充电和放电，实现快速一个状态到另一个状态的转换。 无栅极驱动器MOS场效应管导通转换能够在更长时间内提供/吸收更高栅极电流的驱动器，切换时间会更短，即其驱动的晶体管内的开关功耗也更低。 有栅极驱动器的MOSFET导通转换

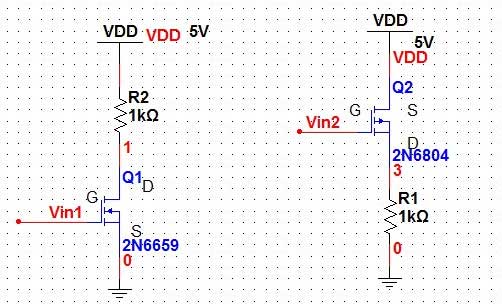

用反相逻辑驱动功率MOS场效应管电路,1a：当IO1发出一个低电平信号时，VGSQ1 VDD > VTHQ2，Q2导通，可以传导电流。 IO1输出高电平，Q1导通，CGQ2通过Q1放电。 VDSQ1 ~ 0 V，使得VGSQ2 此设置电路 缺点：Q1导通状态下R1的功耗。 解决方案：pMOSFET Q3可以作为上拉器件，其以与Q1互补的方式工作，如1b。

继电器振动，开关关闭时，也导致MOS场效应管被损坏 原因：继电器控制并联的机械开关而产生的瞬态电压。 当继电器关闭时，因继电器的启动时间短，产生高瞬态电dv/dt。 机械开关短暂时间，高dv/dt会激活在MOSFET中包含的寄生晶体管。 浪涌的能量将集中在这种寄生晶体管上，这可以破坏寄生双极晶体管，并破坏MOS场效应管本身。MOSFET在漏极源和源极间的绝对短路而损坏 解决方案： 1.当驱动感性负载时，不要将机械开关与MOSFET并联。 2.用一个双极晶体管+一个稳压二极管保护：限制振荡电压，值 < VCEmax。 3.一个zener保护二极管：电压< MOS场效应管的第二次击穿电压， 第二个击穿电< 50%VDSmax，第二次击穿电压可=39V。

两个MOS场效应管串联在半桥。 如下电路所示 注意： 1.电流要有所限制 2.提供此限制不是每个MOS场效应管内 3.不限制电流，损坏持续， 如：低边MOSFET短路→VBAT， 高边MOSFET短路→地 如何避免以上所发生的问题 1.用其它可承受短路到地和VBAT智能开关。 2.它的热保护要支持短路到地和VBAT。

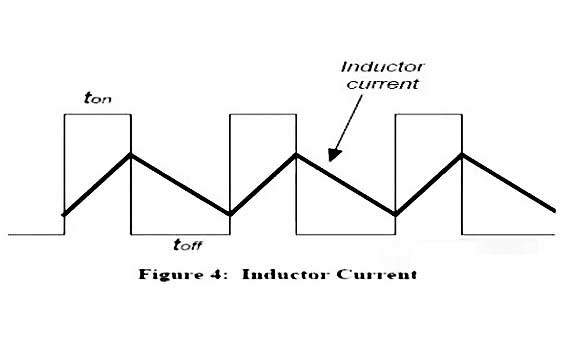

降压-升压功率级优势 1.降压，升压，降压-升压转换模式：可按照需要在宽输入电压和负载电流范围内实现高效率。 2.它提供正输出电压，相对于SEPIC、反激式和级联升压-降压拓扑，有较低的功率损耗和更高的功率密度。 如上图所示，4个功率MOS场效应管作为H桥配置中的降压和升压桥臂，开关节点SW1和SW2由电感器LF 相连。 输入电压 > 输出电压，同步降压开始运行； 输入电压 < 输出电压，同步升压开始运行； 而对面非开关桥臂的高侧MOS场效应管运行为导通器件。

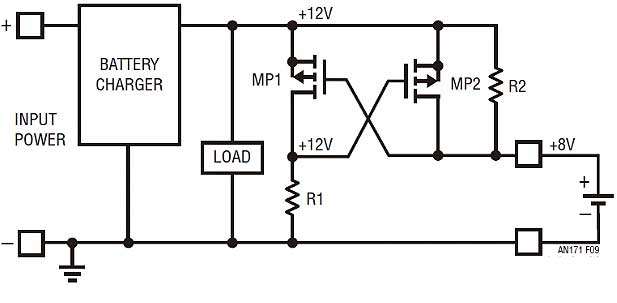

每个MOS场效应管都带有一个内部二极管，该二极管跨接在它们的漏源极引脚之间。 二极管阳极与源极相连，而阴极引脚与器件的源极引脚相连。 因MOS场效应管配置在桥接网络中，二极管也配置成基本的全桥整流器网络格式。 用几个继电器，实现快速转换，以使电网AC能够通过MOS场效应管二极管为电池充电。 实际上，MOS场效应管内部二极管，此种桥式整流器网络结构，用单个变压器作为逆变器变压器和充电器变压器的过程简单。 流过MOS场效应管二极管电流方向

SiC 场效应管第四代产品改进单元密度以降低单位面积的导通电阻（RDS.A），运用银烧结粘接和晶圆减薄技术改进了热设计，减小到基片的热阻。 SiC 场效应管优势 1.保留SiC MOSFET最佳方面而无其缺点，高压SiC JFET和低压Si-MOSFET的共源共栅组合。 2.具有可防止过压的雪崩效应。 3.速度快，导通电阻很低，栅极驱动简单，兼容Si-MOSFET甚至IGBT电平。 4.阈值电压高，无迟滞现象，距离最大绝对额定值有很好的裕度。 5.有由低压Si-MOSFET定义的体二极管效应，QRR极低，正向压降仅为1.75V左右，同时输出电容COSS也低。

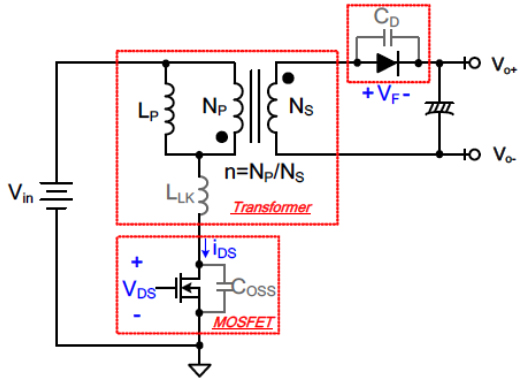

理想开关同步开关稳压器应用于降压转换 开关稳压器：用N沟道MOS场效应管为有源开关。 MOS场效应管的体二极管。 半导体的源漏间存在一个P－N结。 如下图所示 插入有相应P－N结的MOS场效应管。 在死区时间内，开关节点的电压也不会下降到负无穷大，而是通过低端MOSFET中的P－N结（如红色所示）承载电流，直到死区时间结束并且低端MOS场效应管导通为止。
