驱动电路加速MOS场效应关断时间

电路图如下:

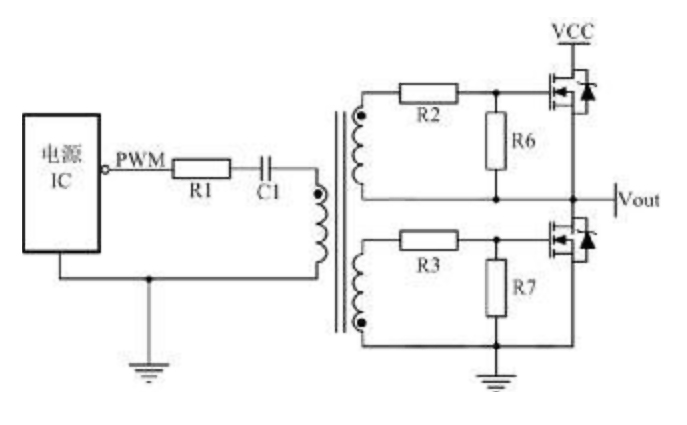

高端MOS场效应驱动,一般用变压器驱动安全隔离用变压器驱动

R1作用:抑制PCB板上寄生电感与C1形成LC振荡

C1作用:隔开直流,过交流,防止磁芯饱和。





如下电路图所示

关断瞬间驱动电路能提供低阻抗通路MOS场效应栅源极间电容电压快速泄放,可确保开关关断速度;

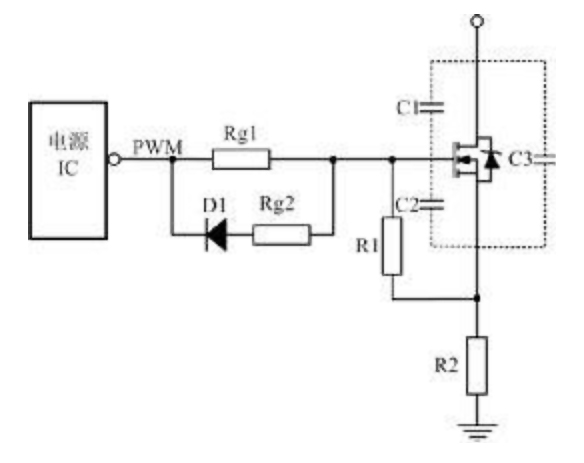

栅源极间电容电压快速泄放,在驱动电阻上并联一个电阻和一个二极管

D1=快恢复二极管

关断时间减小,关断损耗减小。

Rg2作用:防止关断时电流过大,电源IC

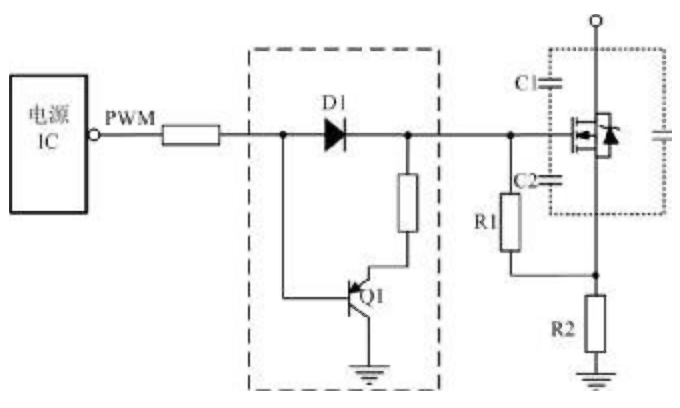

图腾柱电路作用快关断电源IC驱动能力足够,如上图所示电路改进后,可加速MOS场效应关断时间,三极管泄放栅源极间电容电压



若:Q1发射极电阻

PNP三极管导通,栅源极间电容短接,最短时间把电荷放完,最大限度减小关断时交叉损耗。



栅源极间电容上电荷泄放时电流不经过电源IC获得高可靠性。
