时间:2021/3/19 阅读:982 关键词:MOS场效应管
USB Type C移动设备附件里有耗尽型MOS场效应管模拟开关可省电
单通道SPST耗尽型MOS场效应管模拟开关提供能力完成USB Type C检测,并隔离Ra电阻器接地路径,如:FSA515与Ra电阻器串联完成;
USB Type C将移动设备连接到受电附件应用,附件过VCONN连接并通电,

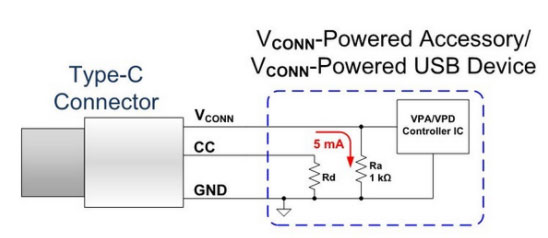

附件中电流流过接地Ra电阻,如下图所示
Type-C附件在检测后有电流流过Ra电阻
VCONN=5V Ra=1000Ω DC电流=5mA 不从移动设备获取,SPST耗尽型MOS场效应管模拟开关可提供;

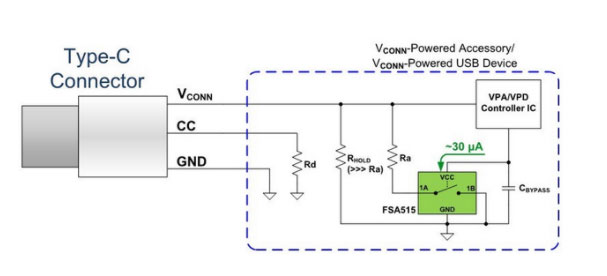

附件控制器中应用GPIO及固件编码,在成功检测,对FSA515 VDD引脚供电,如下图所示
连接,增加电流消耗,5mA减小到30uA,功率节省25mW,,FSA515体积超小。
