  • 开关模式MOS场效应管解决冷却系统成本-MOS场效应管应用-竟业电子

       时间:2021/1/5       阅读:944    关键词:MOS场效应管



    硅功率二极管PN结压降1.2V,因此消耗很多能量,引起电源效率损失;

    太阳能板24V电压+120W电源,为避免回流二极管产生6W功率损失(受控能量5%)

    二极管散热开发冷却系统成本会非常之高;



    为了节约成本,解决方案

    工作在开关模式MOS场效应管取代传统功率二极管

    如下图所示

    Q1整流电路

    Q1=MOS场效应管整流器

    开关模式MOS场效应管解决冷却系统成本



    MOS场效应管on状态,低漏源电阻;

    V2=36V交流电源

    负载:9Ω电阻RL+25 mH线圈L1

    IC1=比较器

    D1=二极管

    R1=电阻



    电源正极>漏极电压负极

    IC1产生Q1栅极电压,源极=整流器正极,漏极=负极

    用沿晶体管源漏方向传导电流能力;

    开关模式MOS场效应管解决冷却系统成本



    Q1导通,其实是减小衬底与漏极间寄生二极管,减小功耗;

    栅源电压=低,Q1+寄生二极管关断;

    D1R1 作用:限制IC1两输入端上电压;

    开关模式MOS场效应管解决冷却系统成本

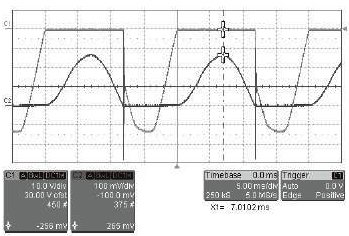

    如上上图负载电压和Q1 上压降

    上图整流器正常工作,最大负载电流=2.65A,压降=33 mV

    Q1 工作在欧姆区。



    若:MOS场效应管,压降=629 mV,可得1.66W最大连续功率

    如下图所示:

    开关模式MOS场效应管解决冷却系统成本



    此解决方案应用

    1.不同数量或不同类型的二极管或整流器;

    2.DC/DCDC/DC转换器;

    3.MOS场效应管应用于桥电路时,可传导有功电流+无功电流,避免MOS场效应管中衬底漏极寄生二极管的应用;
